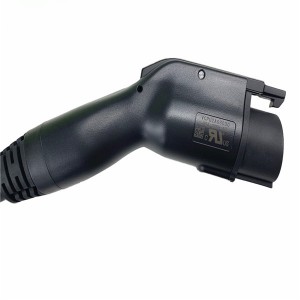

Certyfikat UL 70A 80A J1772 Wtyczka typu 1 Złącze EV J1772 Przedłużacz

Krótki opis:

●Zgodność w projektowaniu powierzchni z SAE J1772, a także badanie produktu zgodnie z UL 2251.
●Ergonomiczna i opływowa konstrukcja pozwala na przyjazną dla użytkownika interakcję.
●Wysoki poziom ochrony przed trudnymi warunkami środowiskowymi.
●Produkty przeszły test najazdowy z siłą 5000 N.
●Dotyczy połączenia B i połączenia C zgodnie z normą IEC 61851.




  • Prąd znamionowy:16A / 32A / 40A / 50A / 80A
  • Napięcie operacyjne:AC 120V/240V
  • Rezystancja izolacji:>1000MΩ (500V prądu stałego)
  • Wytrzymać napięcie:3200 V
  • Rezystancja kontaktu:Maks. 0,5 mΩ
  • Szczegóły produktu

    Tagi produktów

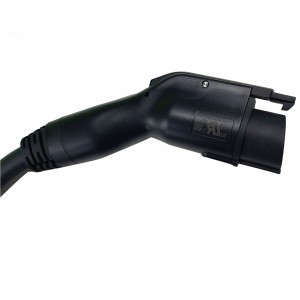

    Wtyczka 80A typu 1

    Złącze ładowania AC dla pojazdów elektrycznych: norma SAE J1772
    VCPU2A080DO / VCPU2A040D0 / VCPU2A032D0VCPU2A016D0 / VCPU1A016D0

    Cechy
    ●Zgodność w projektowaniu powierzchni z SAE J1772, a także badanie produktu zgodnie z UL 2251.
    ●Ergonomiczna i opływowa konstrukcja pozwala na przyjazną dla użytkownika interakcję.
    ●Wysoki poziom ochrony przed trudnymi warunkami środowiskowymi.
    ●Produkty przeszły test najazdowy z siłą 5000 N.
    ●Dotyczy połączenia B i połączenia C zgodnie z normą IEC 61851.

    Aplikacja
    BEV, PHEV, stos do ładowania, zestaw przewodów i domowa ładowarka naścienna itp.
    Tryb ładowania: mode2 / mode3.
    Rodzaj połączenia: Przypadek B / Przypadek C.

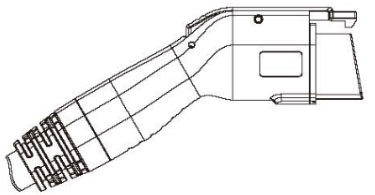

    Obwód produktu Projekt Specyfikacja
    Kabel przedłużający J1772 Kolor wtyczki
    Prąd znamionowy
    Napięcie znamionowe
    Długość życia
    Ocena palności
    Poziom ochrony
    Temperatura robocza
    glowny material
    Czarny
    80A / 40A / 32A / 16A
    240 V AC
    10000 razy
    UL94V-0
    NEMA 4 (obudowa IP67)
    -30°C + 50°C
    PBT/PC/PA66/stop miedzi

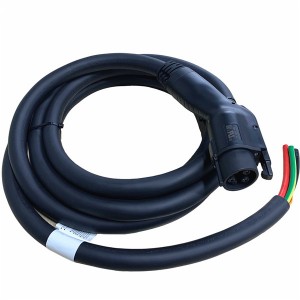

    Specyfikacja kabla ładowania AC Specyfikacja Kolor Standard
    Kabel 80A
    Kabel 40A3
    Kabel 2A
    Kabel 16A
    Kabel 16A
    2X5AWG + 1X6AWG + 1X16AWG
    2X8AWG-1X10AWG-1X18AWG
    3X10AWG + 1X18AWG
    3X14AWG + 1X18AWG
    3X14AWG + 1X1 i AWG
    Czarny
    Czarny
    Czarny
    Czarny
    Czarny
    UL62EVE
    UL62EVE
    UL62EVE
    UL62EVE
    UL62EVJE
